技術概述

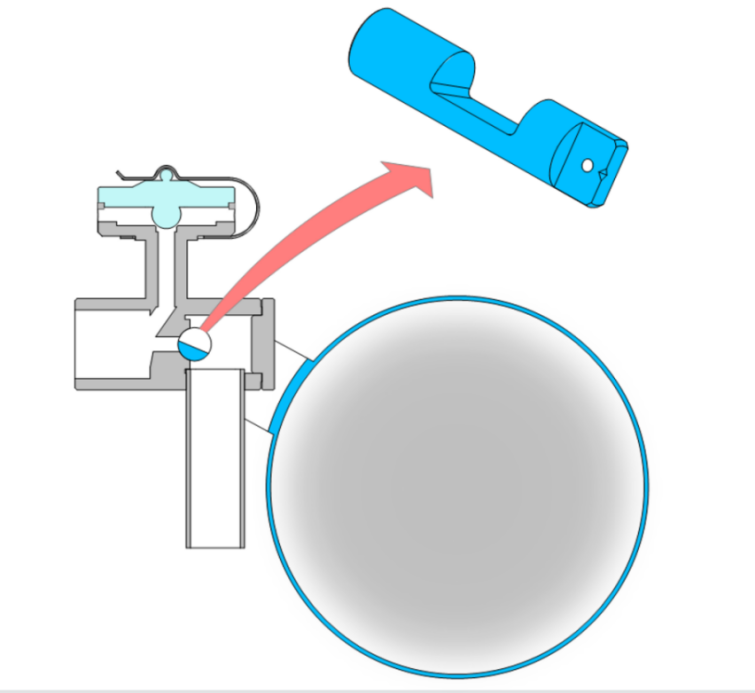

RFT蒸汽疏水閥由浮球及帶有凹槽軸的旋轉滑閥組成,完全由浮球比例控制閥門開口。旋轉滑動機構的獨特功能和性能,不僅有刮擦效果還極大延長了容易磨損部件的使用壽命。
RFT旋轉滑閥的閥座微在小開度下(低冷凝負載狀態下)沒有渦流效應,排放冷凝水與冷凝水積累速度成正比,具有極佳的性能和長使用壽命。當進入的冷凝水到達疏水閥體時,浮球隨冷凝水液位上升,旋轉滑閥打開出口,冷凝水排出。當冷凝水液位下降時,浮球下降旋轉滑閥關閉出口。
特點:
僅有一個活動部件
調節裝置與關閉裝置一體化
旋轉滑閥具有極佳的耐磨性能、使用壽命長
旋轉滑閥特有的刮擦功能,不受污垢影響
無漩渦效應、因此沒有蒸汽損失
優勢:
低冷凝負載狀態下性能非常好
比例控制動作、節能效果極佳
堅固的浮球,對水錘不敏感
無碰撞、精確、靜音排水
不受負載、溫度和壓力變化影響
極簡的設計、高可靠性和耐用性
低的壓差下工作,即使是0.01 kg/cm2
殼體材料:球墨鑄鐵 EN - JS1049 (GGG40.3)
內件材料:1.4057、1.4104、1.4112、1.4122、1.4301、1.4305、1.4571
操作限制:
最大工作壓力 16/25 12.8 11.2 9.6
最大工作溫度( ℃ ) -10/120 200 250 300
連接尺寸:面對面長度尺寸符合歐洲DIN 3548短系列標準
DIN EN 1092 - 2法蘭 DN15 - DN20 - DN25 - DN40 - DN50(PN25)
ANSI B16.5 法蘭 1/2 ″- 3/4″ - 1″- 1-1/2″- 2″(150lbs)
RFT疏水閥內置的壓力平衡式熱靜力元件,在啟動過程中會迅速排出空氣和其它不凝性氣體,使蒸汽快速進入系統顯著縮短啟動時間。疏水閥前沒有失速或過冷,可在所有負載下調節冷凝水流量??焖夙憫撦d、壓力和溫度變化從而使熱交換器中發生最大的熱傳遞,非常適合負載波動范圍大的加熱工藝。
